Reproductie van een Gebroken Ventilatorknop

Van onbruikbaar defect naar een vlekkeloos nieuw bedieningspaneel

Het is een kleine frustratie met grote gevolgen: een ventilator- of bedieningsknop die na intensief gebruik plotseling in tweeën breekt. Het apparaat of de machine is ineens niet meer fatsoenlijk te bedienen, terwijl het mechanisme erachter nog perfect werkt. Omdat losse plastic knoppen zelden na te bestellen zijn bij de fabrikant, biedt 3D-printen en reverse engineering hier de perfecte, kostenefficiënte uitkomst.

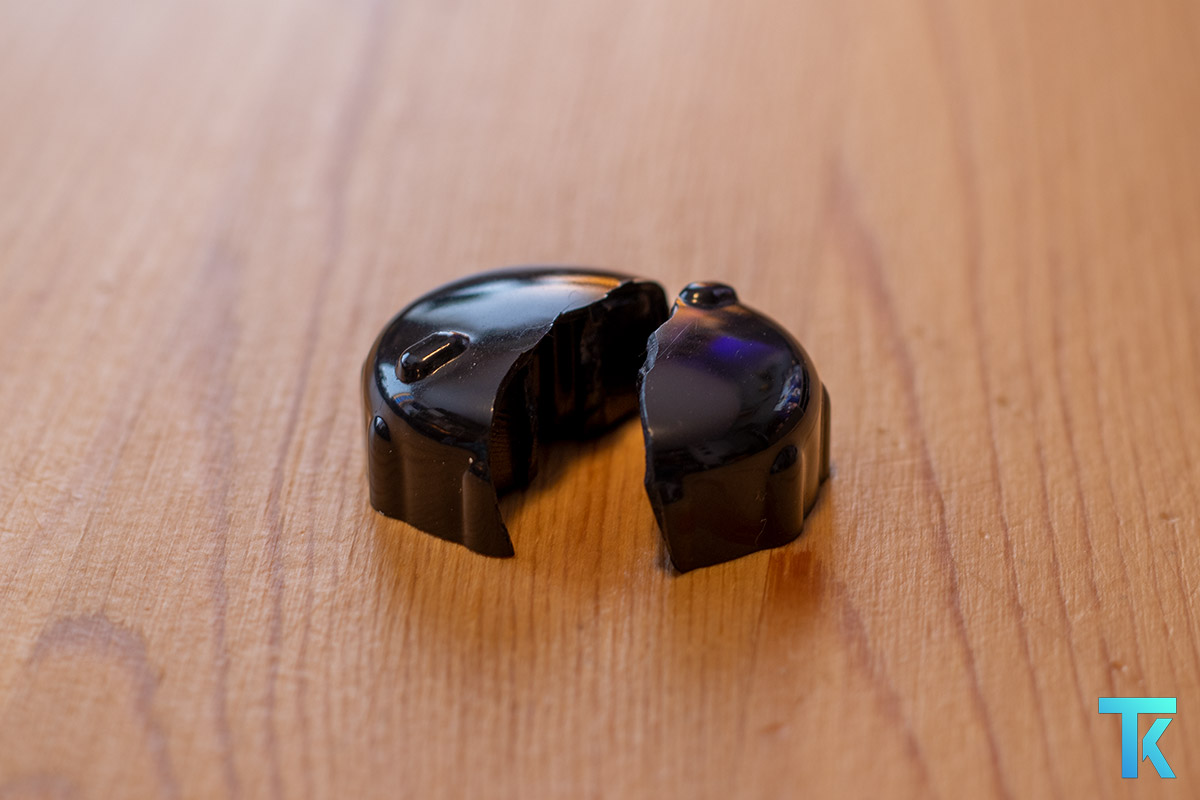

Voor deze case kregen we de taak om een volledig doormidden gebroken ventilatorknop te reconstrueren en te reproduceren.

De Uitdaging: Puzzelen met breuklijnen

Bij het namaken van een in twee stukken gebroken onderdeel komt het aan op secuur meetwerk. De breuklijn zorgt immers voor vervorming, waardoor je niet simpelweg de buitenmaten kunt overnemen.

• Geometrische reconstructie: We hebben de twee losse delen van de oude knop nauwkeurig samengevoegd om de exacte oorspronkelijke diameter, de diepte van de as-passing en de grip-profielen te bepalen.

• 3D CAD-modellering: Alle data is vertaald naar een parametrisch 3D-model. Hierbij hebben we de interne constructie van de knop (de passing die op de as van de ventilator schuift) direct verstevigd ten opzichte van het origineel, om een toekomstige breuk te voorkomen.

Het Resultaat: Het bewijs ligt naast elkaar

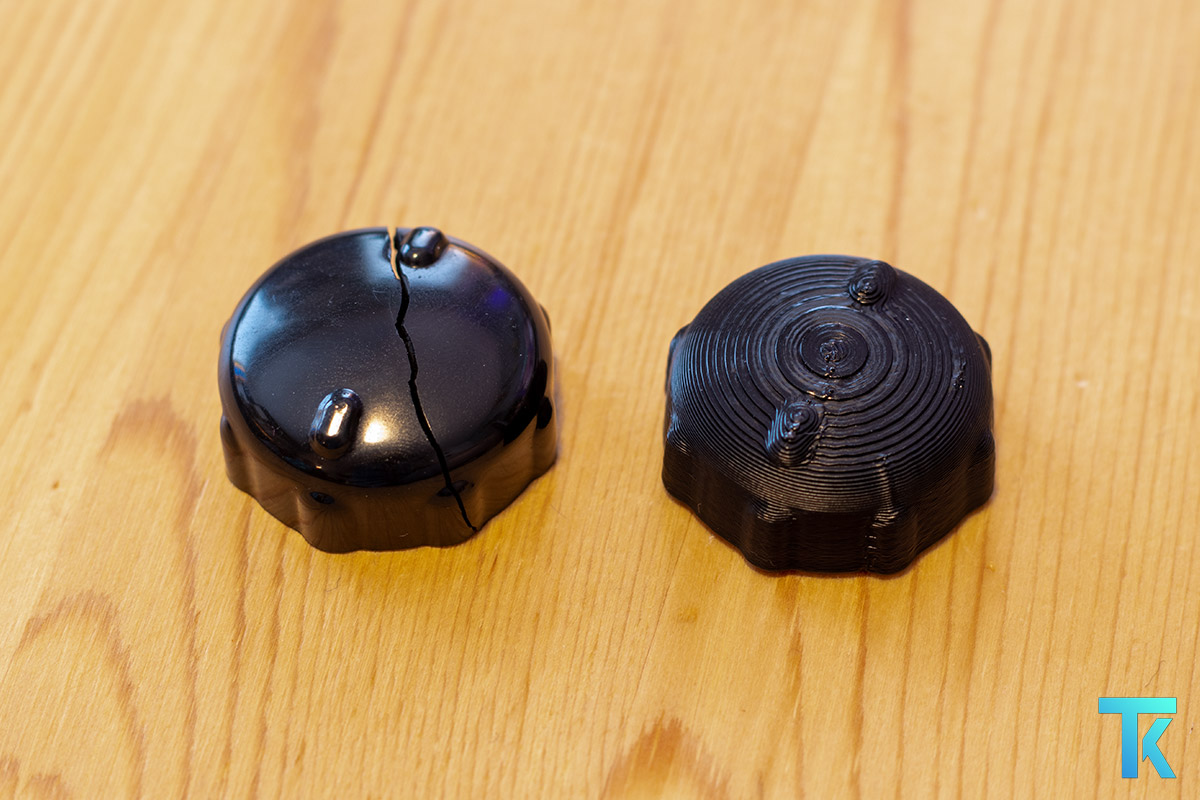

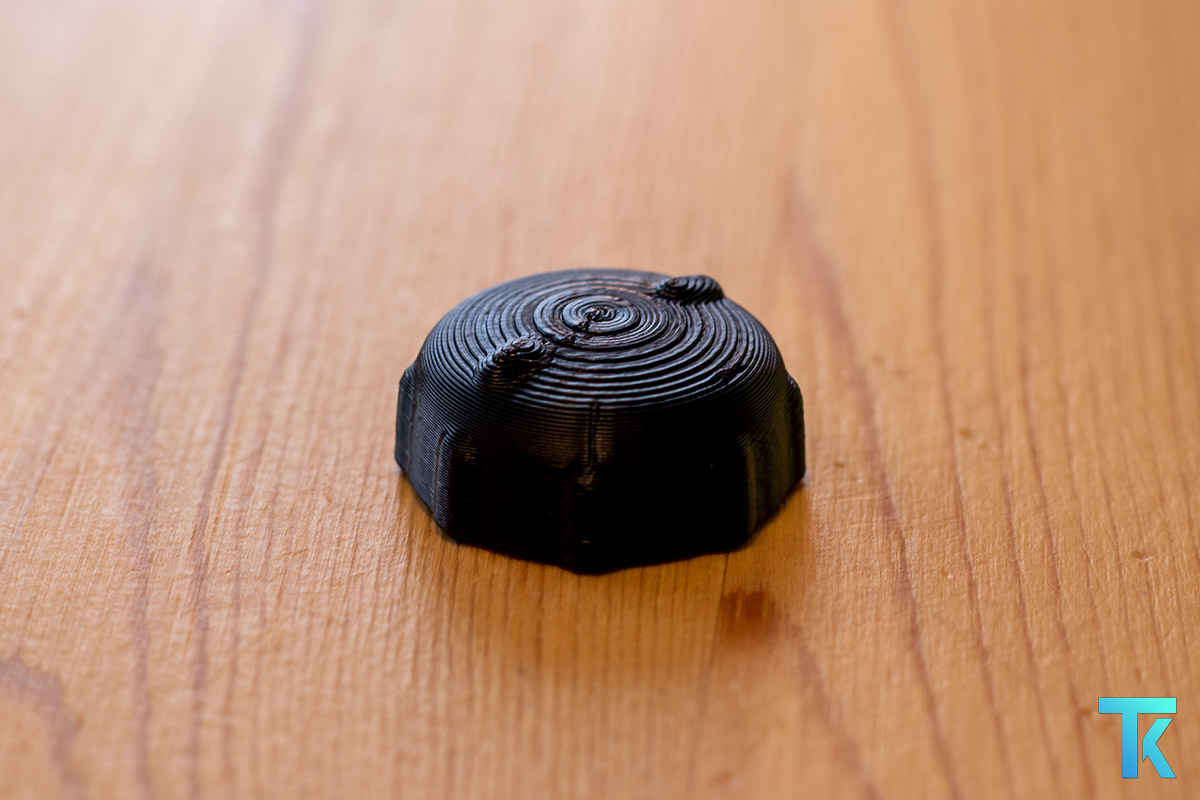

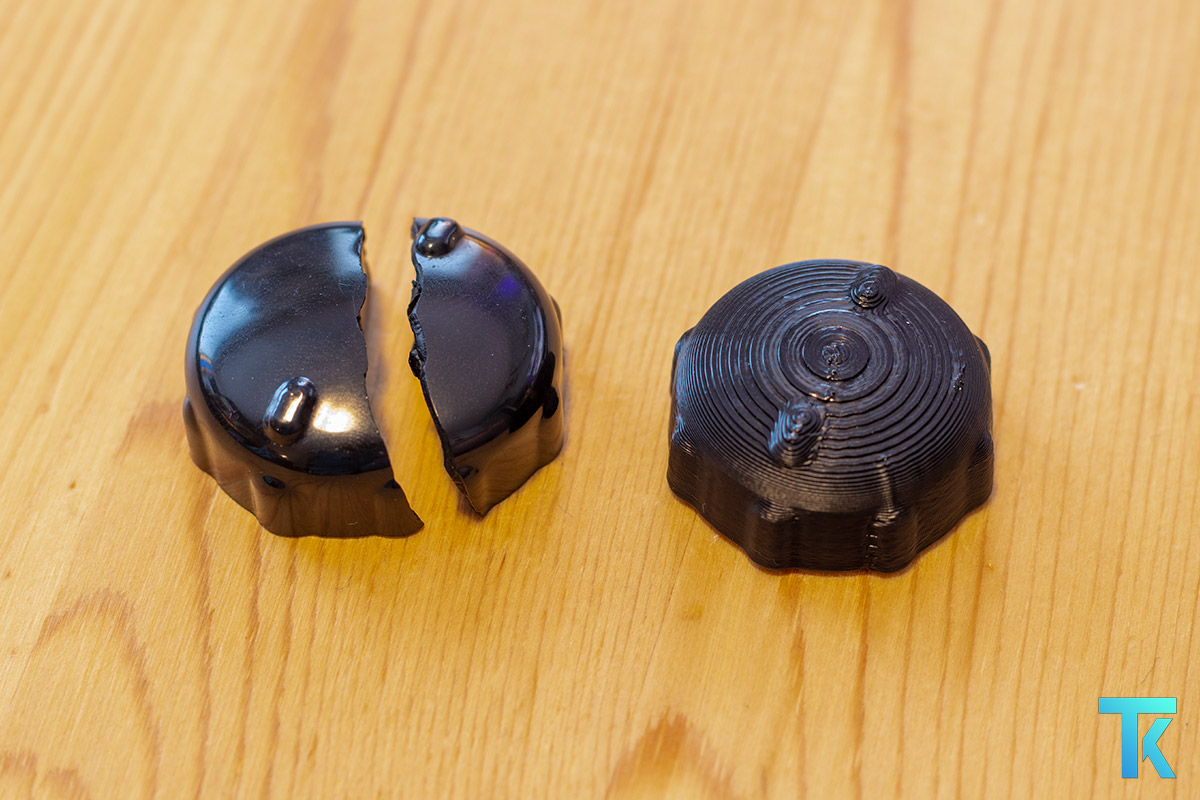

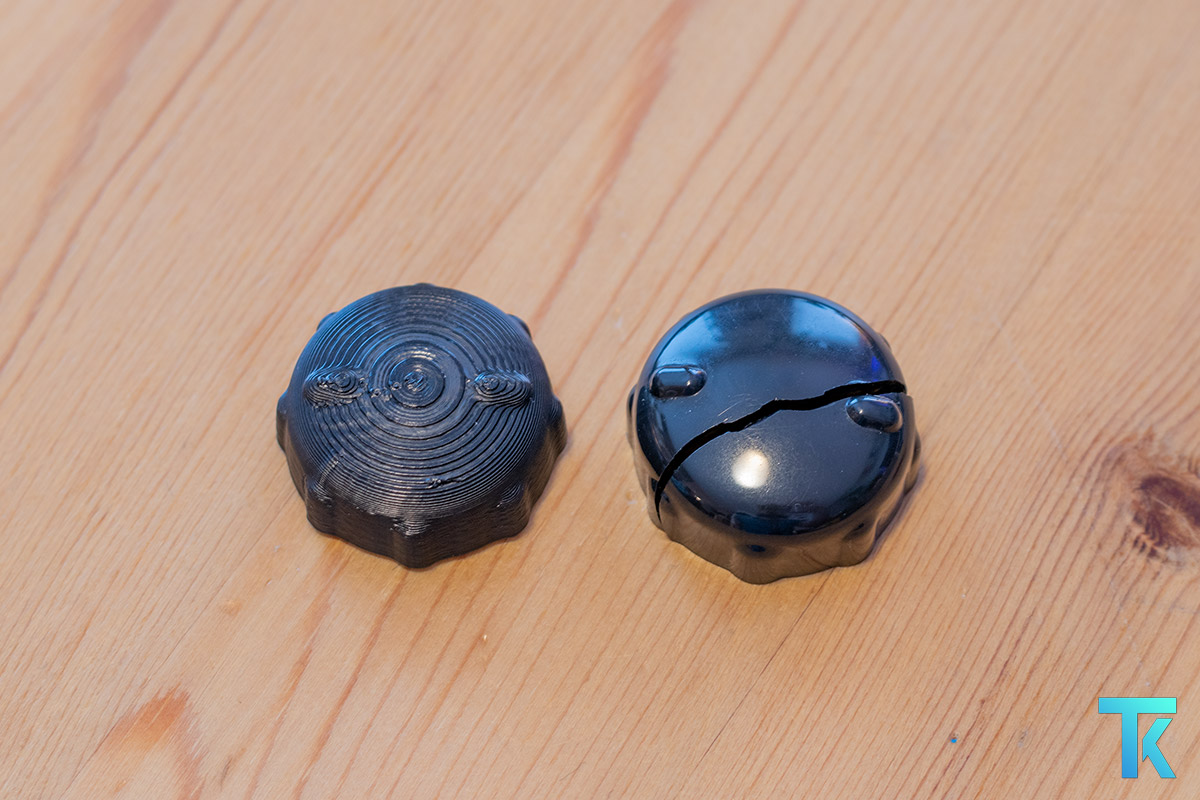

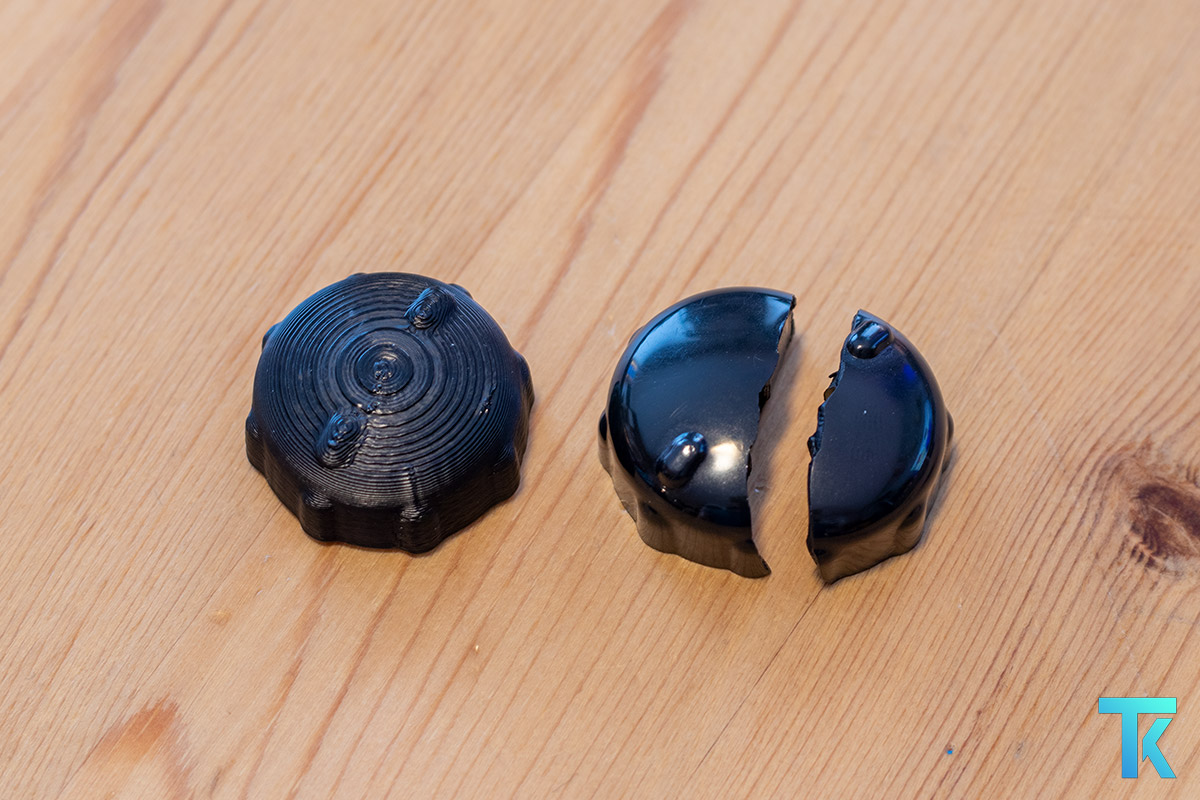

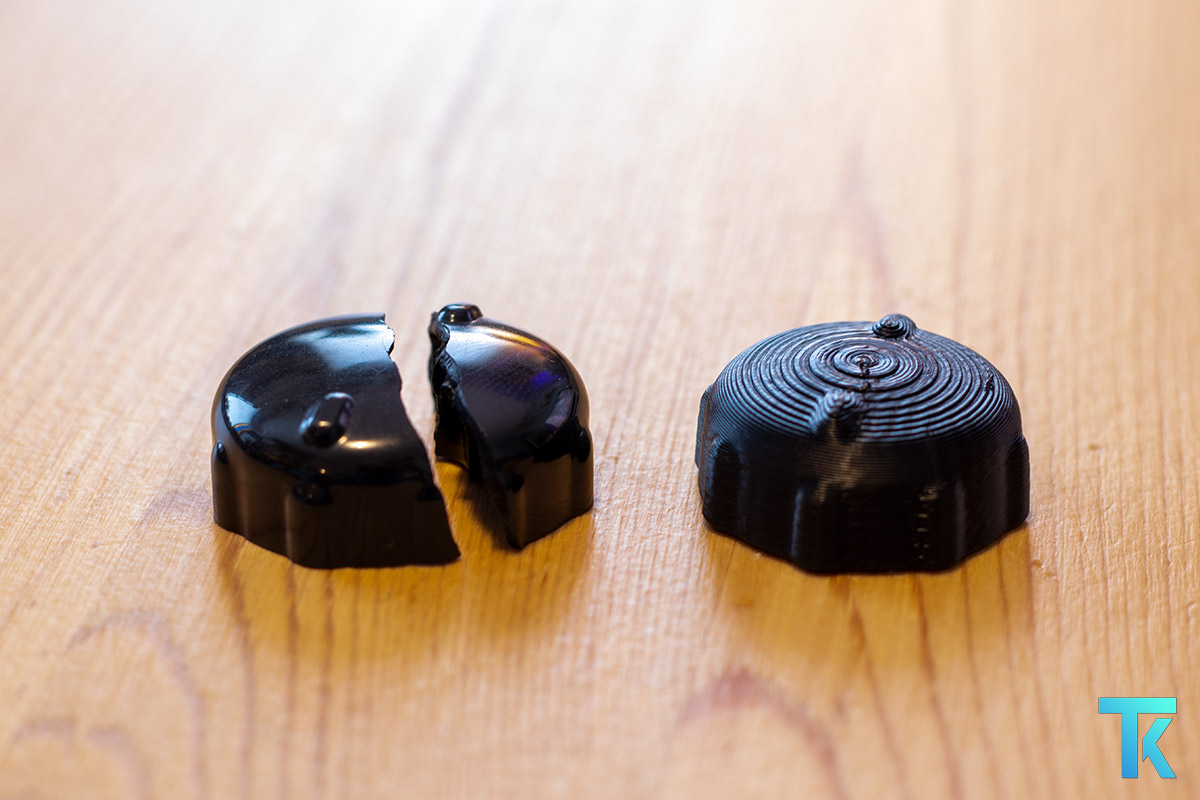

Zodra de printer klaar was, was het verschil direct tastbaar. Op de portfolio-foto’s is het contrast prachtig te zien: het oude, onbruikbare plastic brokstuk ligt direct naast het hagelnieuwe, 3D-geprinte onderdeel.

• Perfecte passing: De nieuwe knop schuift met exact de juiste weerstand (press-fit) op de as en functioneert weer als vanouds.

• Duurzaam hergebruik: In plaats van een volledig nieuw paneel of apparaat aan te schaffen, is de installatie met één slim geprint onderdeel weer voor 100% operationeel gemaakt.
